Linux 下如何用 mdadm 实现软件 RAID

2014-03-28  ·  8 分钟阅读  ·  Linux

背景

数据在企业中占重要地位，数据存储的安全性是使用计算机的重要问题。通常企业在服务器端采用冗余磁盘阵列（RAID）技术保护数据。高档服务器提供昂贵的硬件 RAID 控制器，但中小企业可以通过 Linux 软件 RAID 实现相同功能，既节省投资又能达到很好效果。

本文介绍在 Linux 下使用 mdadm 工具实现带有 Spare Disk 的软 RAID1（数据镜像）和其他 RAID 模式。

环境：

• 操作系统：RedHat Linux AS 4
• 内核版本：2.6.9-5.EL
• 支持：RAID0、RAID1、RAID4、RAID5、RAID6
• 磁盘：五块 36GB SCSI 磁盘（sda 用于系统，sdb/sdc/sdd/sde 组成 RAID5）

一、RAID 常用模式介绍

RAID（Redundant Array of Inexpensive Disk，冗余磁盘阵列）将多个磁盘组成一个阵列，通过分段存储和多磁盘并行读写来减少数据存取时间，同时利用不同技术实现数据冗余。好处：安全性高、速度快、容量大。

RAID 0（条带化）

特点：将多个磁盘并列，成为一个大硬盘。按磁盘个数分段存储数据。速度最快，但无数据冗余，任何磁盘故障导致全部数据丢失。

• 磁盘利用率：n（n 个磁盘全部可用）
• 配置条件：最低 2 块磁盘，分区大小尽量相同
• 应用：对容量和速度要求高、容错率低，或集群环境

RAID 1（镜像）

特点：磁盘镜像技术，在一个磁盘上存放数据的同时也在另一个磁盘上写一样的数据。因有备份磁盘，数据安全性最佳。写速度慢，但读取时性能接近 RAID0。

• 磁盘利用率：n/2
• 配置条件：最低 2 块磁盘，分区大小尽量相同
• 应用：数据库、金融系统等高可靠性要求场景，或读多写少情况

RAID 5（校验块分散）

特点：以数据的校验位保证安全，校验位交互存放于各磁盘。任何一个磁盘故障都可根据其他磁盘的校验位重建数据。并行读写，性能高。

• 磁盘利用率：n-1
• 配置条件：最低 3 块磁盘，分区大小尽量相同
• 应用：事务处理环境，如售票系统、销售系统

二、mdadm 工具

mdadm 是单一程序，创建、管理 RAID 非常方便且稳定。支持 6 种模式：

• Create：创建阵列
• Assemble：激活阵列
• Manage：操作活动阵列中的设备
• Follow/Monitor：监控、告警、自动处理
• Build：对旧版本 md 驱动的旧阵列
• Grow：扩展阵列
• Misc：其他杂项操作

三、部署步骤

1. 准备磁盘

只有 Software RAID 格式的磁盘才能组成阵列，需使用 fdisk 对磁盘进行分区。

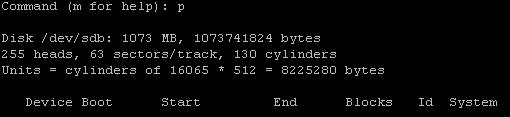

对 sdb 分区：

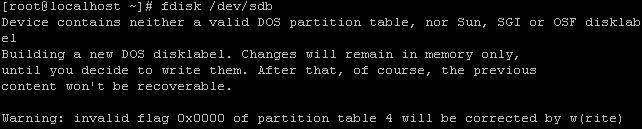

fdisk /dev/sdb

操作步骤：

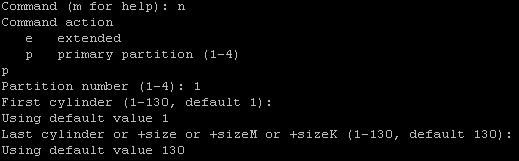

• n：新建分区
• t：修改分区类型为 fd（Linux RAID autodetect）
• w：保存

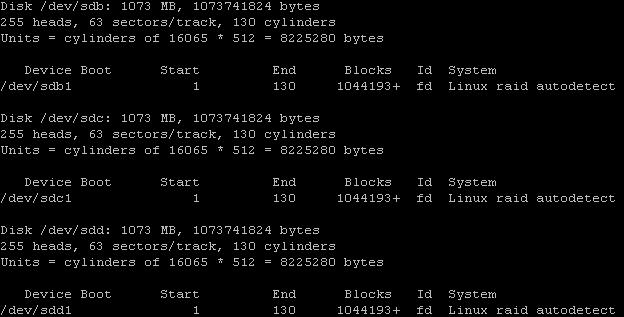

对 sdc、sdd 进行相同操作。

2. 创建阵列

支持 LINEAR、RAID0、RAID1、RAID4、RAID5、RAID6、MULTIPATH。

创建命令格式：

mdadm [mode] [options]

示例：创建 RAID0 阵列

mdadm --create --verbose /dev/md0 --level=0 --raid-devices=3 /dev/sdb1 /dev/sdc1 /dev/sdd1

或简写：

mdadm -Cv /dev/md0 -l0 -n3 /dev/sd[bcd]1

其中：

• -C/--create：创建新阵列
• -v/--verbose：详细输出
• -l/--level：阵列模式
• -n/--raid-devices：参与阵列的磁盘数
• -c：指定 chunk size（默认 64K，例 -c128 为 128K）
• -x/--spare-devices：加入热备磁盘数量

3. 配置文件

mdadm 不强制要求 /etc/mdadm.conf 配置文件，但推荐配置以便追踪软 RAID 配置。

建立配置文件：

echo DEVICE /dev/sd[bcd]1 > /etc/mdadm.conf
mdadm -Ds >> /etc/mdadm.conf
mdadm --detail --scan >> /etc/mdadm.conf

4. 格式化阵列

将 /dev/md0 作为单独的设备操作：

mkfs.ext3 /dev/md0
mkdir /mnt/test
mount /dev/md0 /mnt/test

5. 开机自动挂载

编辑 /etc/fstab：

/dev/md0 /mnt/test auto defaults 0 0

四、监控和管理

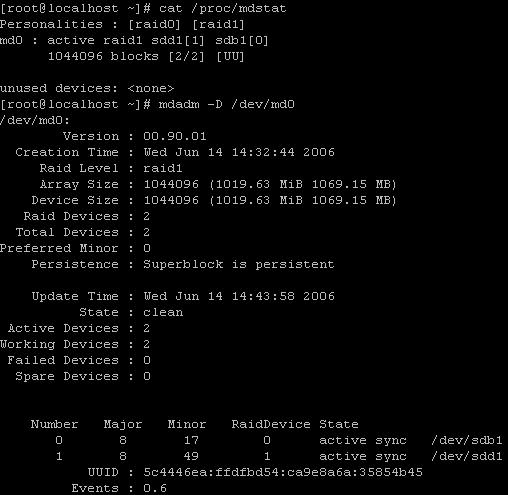

1. 查看阵列状态

查看所有 md 驱动的阵列：

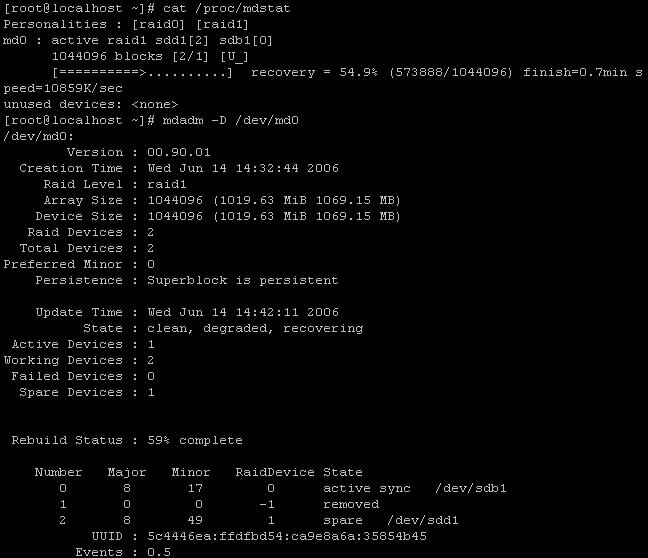

cat /proc/mdstat

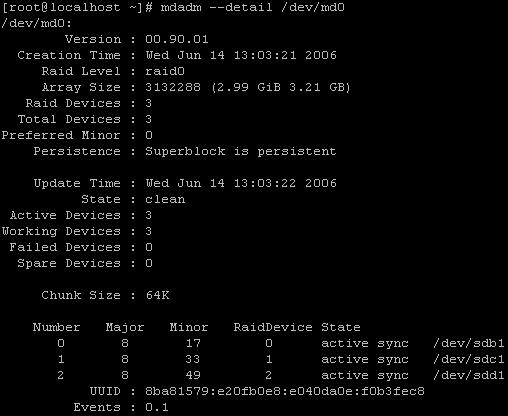

查看指定阵列详细信息：

mdadm --detail /dev/md0   # 或 -D

2. 停止阵列

mdadm -S /dev/md0   # 或 --stop

注意：停止后，原组成阵列的磁盘将处于空闲状态，操作这些磁盘后将无法重启激活原阵列。

3. 启动阵列

mdadm -A /dev/md0 /dev/sd[bcd]1   # 或 --assemble

若已配置 /etc/mdadm.conf，可用 -s 自动查找：

mdadm -As /dev/md0

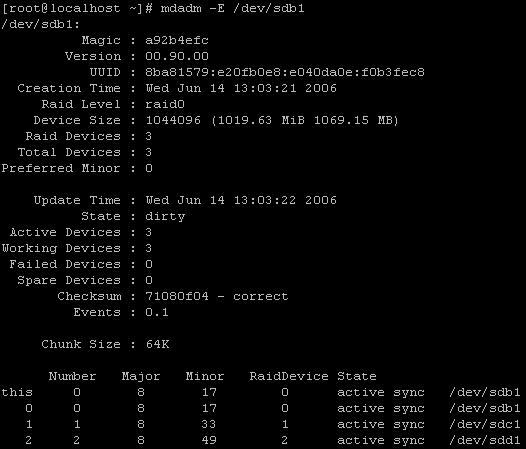

4. 检测磁盘

若未配置配置文件且忘记磁盘属于哪个阵列：

mdadm -E /dev/sdb1   # 或 --examine

获得 UUID 后可指定激活：

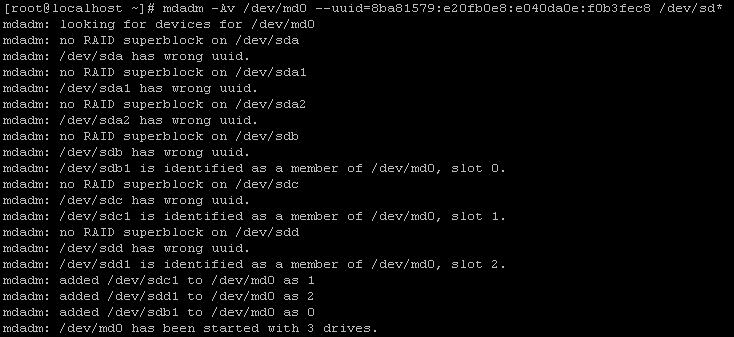

mdadm -Av /dev/md0 --uuid=8ba81579:e20fb0e8:e040da0e:f0b3fec8 /dev/sd*

5. 添加及删除磁盘

在 Manage 模式下对运行中的阵列进行操作，常用于处理故障磁盘、添加热备、替换磁盘。

删除故障磁盘：

mdadm /dev/md0 --fail /dev/sdc1 --remove /dev/sdc1

等待同步完成后，可添加新磁盘。

注意：RAID0 等模式不支持 --fail 和 --remove。

添加新磁盘：

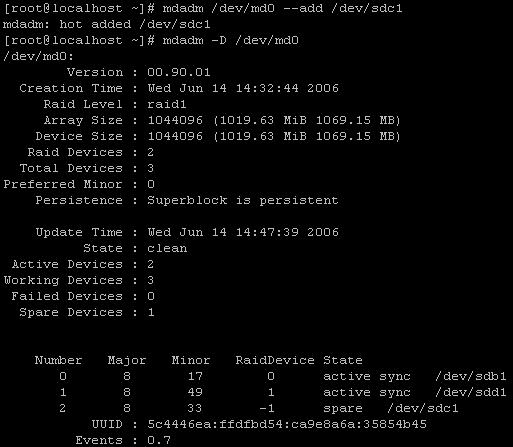

mdadm /dev/md0 --add /dev/sdc1

对于满的阵列（如已有 2 块磁盘的 RAID1），--add 会自动将其作为 spare disk。

注意：RAID0 不支持 --add。

6. 监控

在 Follow 或 Monitor 模式下，可对阵列进行监控，当出现问题时发送邮件或自动处理。

nohup mdadm --monitor --mail=sysadmin --delay=300 /dev/md0 &

上述命令：每 300 秒监控一次，出错时发邮件给 sysadmin，nohup 和 & 使其后台持续运行。

共享热备磁盘：

可在 Follow 模式下为多个阵列定义 spare-group，当某个阵列的磁盘出现问题时，mdadm 自动从另一阵列的热备中移取磁盘加入。此功能仅对支持冗余的阵列有效（RAID1、RAID5 等），RAID0 无效。

配置示例：

DEVICE /dev/sd*
ARRAY /dev/md0 level=raid1 num-devices=3 spare-group=database
UUID=410a299e:4cdd535e:169d3df4:48b7144a
ARRAY /dev/md1 level=raid1 num-devices=2 spare-group=database
UUID=59b6e564:739d4d28:ae0aa308:71147fe7

五、其他操作

增加热备磁盘

创建时指定冗余磁盘：

mdadm -Cv /dev/md0 -l1 -n2 -x1 /dev/sd[bcd]1

其中 -x1 指定 1 个热备磁盘。

删除阵列

mdadm -S /dev/md0
# 或
rm /dev/md0

修改 /etc/mdadm.conf、/etc/fstab 等配置文件，删除相关条目，最后用 fdisk 对磁盘重新分区。

删除 RAID 中的硬盘

mdadm --stop /dev/md0
mdadm --remove /dev/md0
mdadm --zero-superblock /dev/sda

常用命令快速参考
